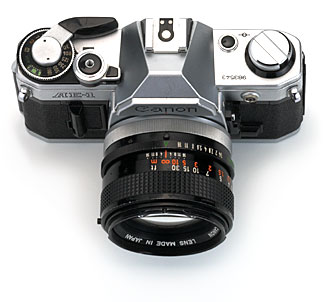

Canon T90是Canon相机设计的重要里程碑，本文将叙述T90设计过程的历史和它对后来机种风格设计的影响。 你是否还记得T90？这相机是1986年2月推出的，是T系列(T50、T70、T80)的终极型号(补充：其实在后来还出过T60，据说是Cosina OEM的)。 在1978~1981年第二次石油危机时期，35mm SLR的市场需求下降许多，反而低价格的镜间快门的PS相机需求却增加。 自从机身一体化的AF SLR——Minolta α-7000的出现，给SLR市场带来的戏剧性的变化。而T90的出现，则开创了相机设计的一个新纪元。 可以比较下面三个典型机型： Canon AE-1：1976年推出，销量最大的机型，是具备多种自动化功能和电子控制的机型，但是还配备手动过片手柄； Canon T90：除AF外所有都自动化的机型； Canon EOS-1V：2000年推出，集各种最新技术于一身的机型。 仔细比较一下这三款机型的五棱取景器，可以看到从AE-1的线条分明的设计发展到T90的曲线设计，最后到达EOS-1V的流线形。Canon所特有的“Bio-form”(似乎表示生态的意思)，都是在T90的设计阶段所奠定的。
|
|
相机应该是用户友好的(human-friendly) 虽然包括AE-1和A-1的A系列相机的设计被用户所接受，但是Canon的相机设计部门意识到这些古典设计方法的局限性。 过片系统都自动化的相机再也不需要过片扳手和倒片摇把，如果按照A系列的机械设计方法，最终结果可能就是一个空壳，没有内容的的设计是没有意义的，不同的内容应该满足不同设计的需要，采用新技术的高新科技相机应该有它们自己的设计。相机设计部门意识到他们必须充满信心，打破前辈们设计A系列的成功而设下的壁垒。 当时市场上已经建立了成熟的高级SLR设计理念，而且Canon总销量的一半来自于这类相机的销售。所以当时相机设计部门的工作在公司内部没有得到足够的重视，但是他们依然成功地开发出新概念相机地设计模型。 针对这样的局面，相机设计部门提出了其设计策略，也就是下一代相机的设计准则：在影象再现的过程中，只要相机的功能是人的手和眼睛的扩展，那么他们就应该用户友好的。于是早期的人体工程学设计就结合到T90的开发当中，这样的方法在现在已经是普遍采用的。 “革命的婴儿”诞生在麻烦不断的时期 增强影像再现的能力需要照相机是多功能的，但如果照相机的通用功能的操作很复杂，就不是真正意义上的“多功能”。再看看Canon A-1，它是第一个实现全自动、计算机控制的多功能机型，在1978年面市的时候，马上占据了市场的主导地位，并被用户称之为“照相机机器人”。“多功能”直接反映了它的设计风格，与“机器人”的称呼是相称的。如果按照易于操作的原则，A-1还是有许多改进的余地。
在A-1之后，Canon推出了易于操作的T系列照相机(T50、T70和T80)。 T50于1983年推出时，用户越来越意识到：“Canon照相机越来越像人类的手”；而T系列最后一个型号T90，则发展了“自动化控制于用户意愿的和谐”的概念。设计的目标是借助于先进技术，将用户与照相机尽可能集成在一起。 根据T80设计改进的T90样机出来了。尽管其设计目标是瞄准顶尖技术，但是涉及到一个心理问题，担心会给用户带来一个过分基于功能的印象。Canon设计小组在寻找用户友好的解决办法，同时也要结合当时最先进的设计概念。在这样的情形下，设计小组想到了人机设计大师：Luigi Colani。 Luigi Colani，他的想法源于自然界
Luigi Colani是一名德国人，1928年生于柏林，以奇特想法而著称，例如：“自有时间开始，蛋是最高级的包装形式”、“宇宙中无直线”等。他根据自己坚信的自然界法则，利用曲线发明独特的生态形状(Bio-form)，并将它们广泛地应用于圆珠笔、时装、汽车、建筑和工艺品地设计当中。 喜爱摄影的Colani自然也对照相机的设计感兴趣，他曾经向欧洲Canon分公司提交过一个改进F-1握持性能的附件的实物模型。当该建议和模型提交到公司时，给设计部门的管理者留下了“Colani是一个独特的设计师”的深刻印象。当时，相机设计部门对自己的设计有有绝对的自信，同时事实上也在寻找未来相机设计的方向。 此时，通过一个作为Colani在日本的代理设计公司ODS的引荐，Canon公司委托Luigi Colani完成“未来相机”的计划。由Colani领导的这个试验性计划费时大约1年半，其结果就是“5系统”的诞生，Luigi Colani提出了在90年代相机设计的新概念，其实物模型于1984年在Photokina上展出，引起了轰动。 |
|

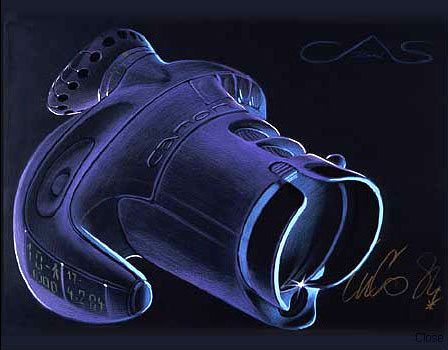

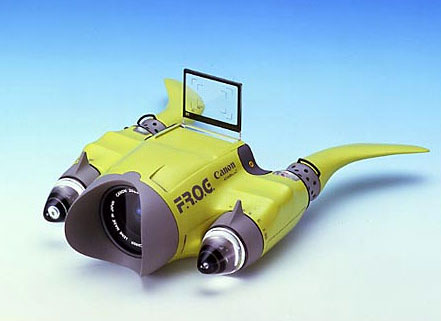

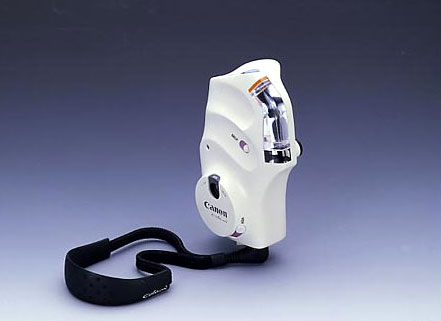

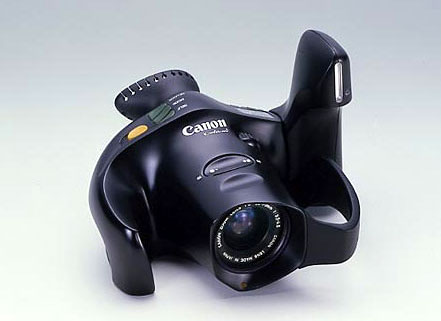

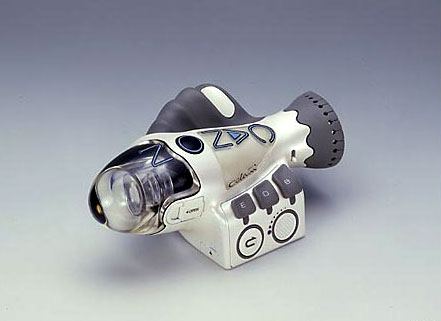

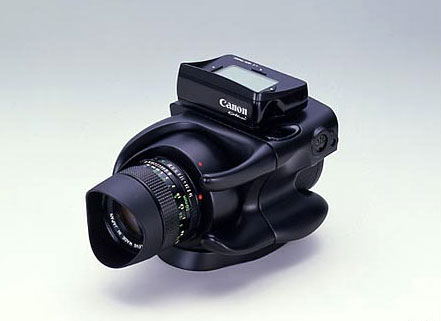

Luigi Colani的5系统 “5系统”(5 Systems)是Luigi Colani于1983年设计研究中提交的一部分，该研究考虑到未来90年代的需求，是基于Canon当时期望拥有的边缘切割技术而设计的。
|
|
Colani会议开始
Colani充满创新思想的5系统给Canon的员工带来了强烈的震撼，于是Canon公司请求Colani也参与协助产品设计。T90的开发和设计项目小组已经于1984年3月成立，配合由Kunihisa Ito领导的ODS工业设计部门一起工作，Kunihisa Ito是Colani与Canon公司之间的联络人。 工作从实际可以使用的基本机械布局开始，他们决定同时结合采用Canon设计小组和Colani小组各自对T90设计的的想法。 Colani没有设计大量生产的照相机的经验，于是Canon设计小组就提供了许多与照相机有关的资料和照相机设计的一些建议，这些资料涉及每一个细节。提供如此详细的信息会给竞争对手带来无法估量的好处，这样做是非比寻常的。Colani被Canon设计小组这样公平的态度所深深感动，他将这样的关系表述为：“真正的、友好的竞争”。同时，Canon的设计师们也通过所谓的“Colani会议”中学习和吸收了Colani的设计理念和其精髓。 竞争到最后，Colani和Canon设计小组的成果需要检验。 Canon设计小组设计的外型是：杰出的操作性能。尽管有意识地采用了弧度大的曲线，但是本质还是原来T系列型号设计的延伸，考虑到了制造的容易性，很容易装配，但是外型不紧凑。 Colani的设计完全是他自身的风格，大量使用曲面，具有明显的外在特征。但是不兼容原来的FD镜头，在机械部件的布局上还存在几处难点。 最终，各自的设计都有各自的优缺点，没有优胜者。于是决定根据Canon设计小组对机身内部的建议和Colani的Bio-form外形进行组合设计。 最后对实物样机进行了一些细化修改，用于大量生产的T90模型终于完成。这是两支设计队伍合作的结果，机顶五棱镜处采用了Colani的流线型表面，手柄和机身的基本形式则采用Canon设计小组的方案。 T90就是在这样多种思想的环境下诞生了，它是Canon自己设计队伍与公司外顾问设计结合的典范。 |
|
Canon设计小组的方案：

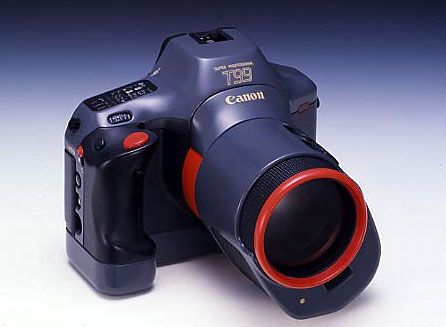

Luigi Colani的方案
两种思想的接驳：

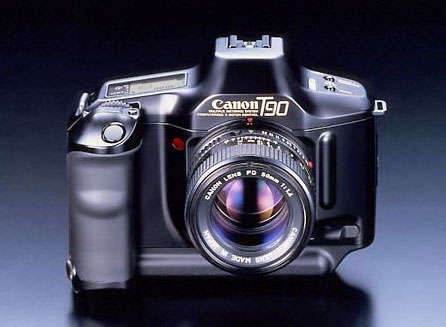

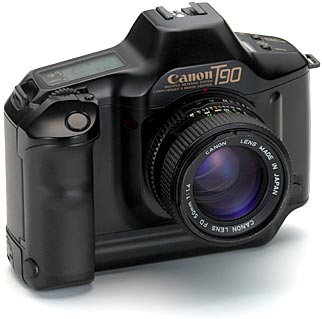

最终的T90：
|
|
与工程/制造部门的合作

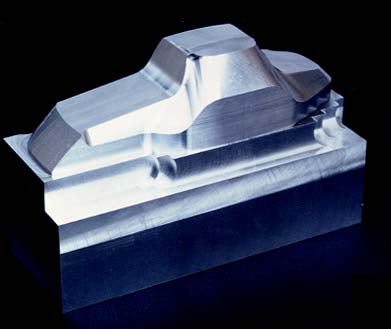

尽管设计部门与工程/制造部门已经紧密配合了，但是在T90的研制中需要这些部门更为密切地协同工作。在机械设计上引入了计算机辅助设计(CAD)，要求设计师与工程师同时观看计算机屏幕显示的设计图象，以方便检验和修改，再也不是像以前那样看图纸了。 当时在照相机外壳上已经广泛地采用了工程塑料，需要准确地将这些部件的形状转化为数值，以保证精密地模压成型。最为艰难地是将体现Colani设计本质的五棱镜顶部的曲面用数值定义出来和制造模具。 为了实现精确加工这些表面，工程师们不断修改数控(NC)设备的程序，每次程序修改都要切削掉部分铝材。 所有设计师和NC程序员都为金属模具而一起工作，但是都无法将全部的部件转化成数值。于是，样机是经过手工不断地加工来实现最终理想的模具。
Colani以公司外设计者的身份参与了工作，使设计和工程/制造部门紧密地合作，也改变了他们以前的思维方式。过去，设计部门的人倔强地认为：我们知道如何设计照相机！而制造部门则说：我们只能这么做！T90的开发，消除了他们之间的摩擦。 |
|

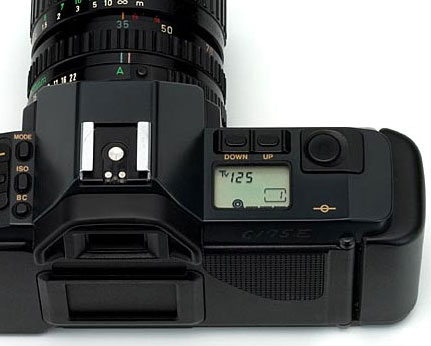

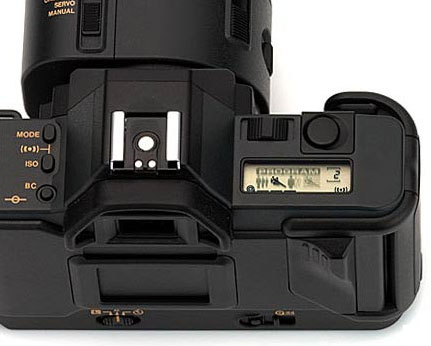

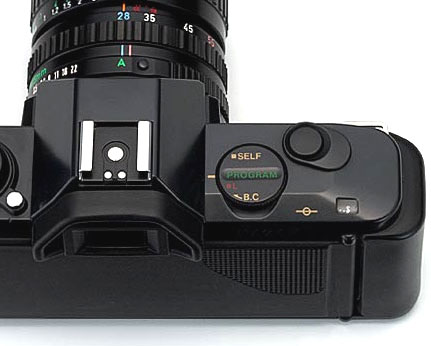

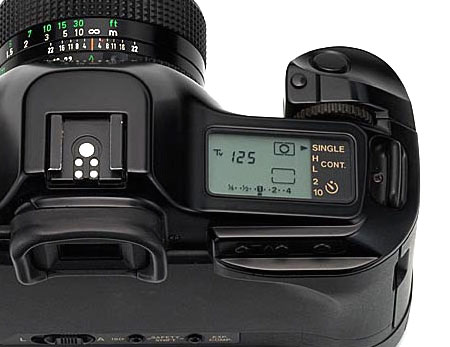

更为明了和易于操作的用户界面 T90的目标是“用户友好”，同时也引出了用户界面接口的大革命，比如指示拍摄参数的LCD显示面板、电子转盘等。 看看T系列机身的右肩，我们看到，T50是没有LCD显示面板的，最早使用LCD是T70，T80开始引入图形符号，可以显示所用的拍摄模式。到了T90，LCD显示面板增大来适应显示25项功能的226个信息项。 “易于使用，易于操作！”成为设计的座右铭。从T90开始，机身右肩的大型LCD显示面板成为SLR的标准设计。
|
|
第一台生产的T90赠送给Luigi Colani
通常照相机的研发时间需要3年半左右，但是通过设计、工程和制造等部门的密切合作，研发时间可以大大地缩短。T90地研发时间只用了两年，产品就面市了。T90达到了原来设想的目的：用户友好的工具，作为人的眼睛和手的扩展，柔和的曲面和前所未有的多功能。这些功能包括连拍速度达4.5fps的内置马达的节能设计，三种测光模式等。 T90一扫以前建立的传统相机设计的理念，引发了照相机Bio设计的新浪潮。所以，第一台生产的T90就荣誉地赠送给Colani，机身上刻着“L. COLANI”。 T90设计的特点：
|
 |
 |
 |
 |
 |
 |
 |
 |
|
T90给下一代照相机的礼物 T90面市后，被多个照相机杂志称为真正“推动了设计的包络”，T90给相机设计带来了显著的变化，使相机称为“人的工具”。 这些变化有三个方面，都给当今相机设计所继承下来。通过T90的设计革命，是将人作为最终目的来考虑。
|
|

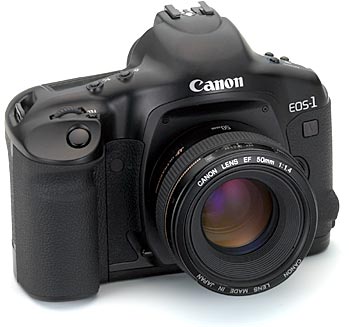

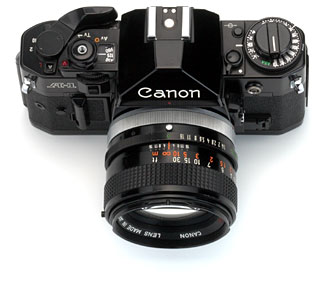

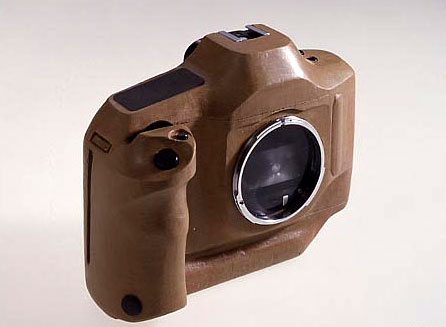

外形改变 经典的设计是从A-1开始，而T90引起了“设计方向的改变”，从T90开始的外形设计一直延续到现在的EOS-1V。 这个项目的设计参与者的评价：Mr. Colani给我们以勇气，打开了我们以前一直拒绝探索的未知世界的大门。那时，尽管我们已经成功地将“用户友好”的概念溶入接口部件的设计，但我们抓住了机会，毫不迟疑地做出如此大胆的改变，从而有这个全新的设计。 |

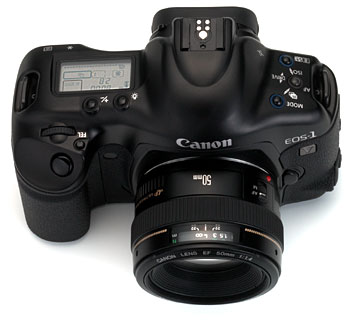

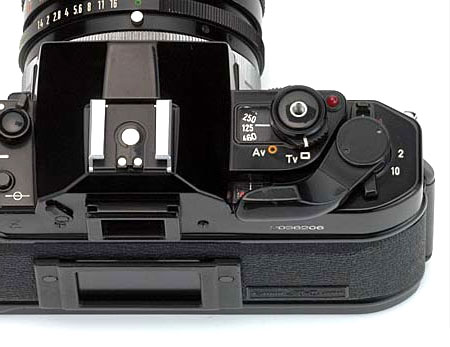

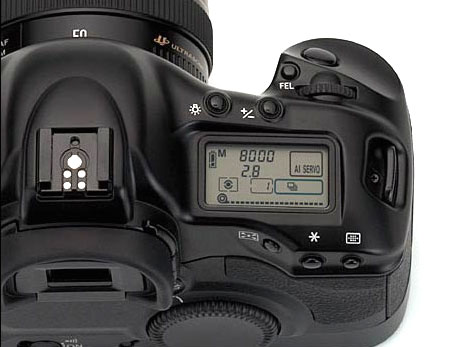

用户界面改变 现在的许多照相机都将LCD显示面板放在机身的右肩，这种风格是从T90开始的。在A-1时代，尽管相机是多功能的，但是采用了机械转轮和开关的多种设置，在确认拍摄参数时，需要查看每个机械部件。其实最重要的是在查看参数时瞥一眼就可以了。EOS-1V在用户界面上有了很大的改进，提供了很清晰的显示和简易的操作。 |
 |
 |
 |
 |
 |
 |
